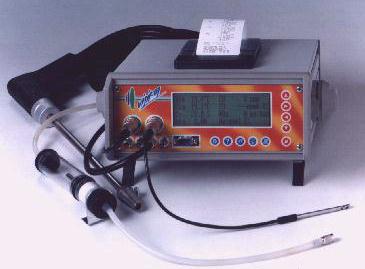

VISIT 01 er et måleinstrument der kan måle flere forbrændingsgasser samtidig. Instrumentet kan fremregne måleværdierne til normaltilstand i henhold til emmissionsbestemmelserne (f. eks 1. BImSchV) i forbindelse med kontrol og indregulering til optimal forbrænding på gas- og oliebrændere, atmosfæriske gasbrændere såvel som kondenserende anlæg.
Anvendelse:
Kontinuierlig måling af ilt, kulilte, kvælstofilte, Svovldioxid, Metan i forbrændingsgas, gastemperatur, forbrændingssluftstemperatur, skorstenstræk/-tryk, tryk og sodplet ved forbrænding af faste, flydende og gasformige brændsler ved indstilling og kontrol af gas- og oliebrændere, atmosfæriske gasbrændere og kondenserende anlæg. godkendt af TÜV i Bayern (By RgG 178).
Opbygning og funktion:
- Det komplette målesystem består af en analysator, med indbygget netdel og af en prøveudtagningssonde med sodmåling og opvarmning forbundet ved hjælp af 3 en tredobbelt slange der seperat fører røggassen til måleceller, sodpumpe og differenstrykmålesensorer i analysedelen.
- Instrumentet måler ved hjælp af elektrokemiske måleceller og brændselsceller. Gennem prøveudtagningssonden suger en indbygget membranpumpe en røggasmængde. Efter en filtrering passere gassen målecellerne. Målingerne vises herefter på et indbygget display der har plads til 8 måleværdier arrengeret efter ønske.
- VISIT 01 leveres med indbygget differenstykmåling.
- VISIT 01 leveres med en prøveudtagningssonde udformet med et pistolgreb med holder for sodmåleskiver og tredobbelt slange.
- Instrumentet gennemfører selv en komplet afprøvning ved opstart.
- Et akustisk signal hjælper med at få prøveudtagningssonden placeret midt i røgkanalen.
- Ved at trykke på en knap er der er hjælpetekster for alle menupunkter.
- CO-målecellen udkobles og skylles med ren luft hvis CO værdien overskrider en indstillet grænse. Det skåner sensoren og sparer tid med at vente på at cellen skal "komme sig".
- Instrumentet har hukommelse for kunde- og måledata til 1000 målinger.
- Tilslutningsstik: én til PC og storskærm, én til generel RS232C og én LPT til en standart PC-printer.
- Infrarød port til printer
- Parametre for 15 brændstoffer er fast indbygget og der er plads for parametre for yderligere 3 brændstoffer.
- Den seperate gasvej for gas- og sodmåling og seperate pumper begrænser tilsmudsning af apparatet maksimalt.
- Prøveudtagningssonden kan opvarmes både ved akku- og netdrift.
- Software: måledataforvaltning (Win-Data), kundeforvaltning (Win-Client) og dataoverførsel (Win-ZIV) med kundedatasikring.
Måleområder:
| Forbrændingslufttemperatur | 30 | ... | +200 | °C |
| Røggastemperatur | 30 | ... | +800 | °C |
| Trykmåling | -100 | ... | +100 | hPa |
| O2 | 0 | ... | 21 | Vol. % |
| CO | 0 | ... | 10000 | ppm |
| CO (ekstraudstyr) | 0 | ... | 100000 | ppm |
| NO (ekstraudstyr) | 0 | ... | 4000 | ppm |
| SO2 (ekstraudstyr) | 0 | ... | 4000 | ppm |
| CO2 (beregnet) | 0 | ... | 25 | % |
| HC (Ekstraudstyr kalibreret i Metan, Propan eller Hexan) | 0 | ... | 20000 | ppm |
Røggasanalysator VISIT 01 L / LR:
 Besskrivelse (på tysk) som *.pdf |

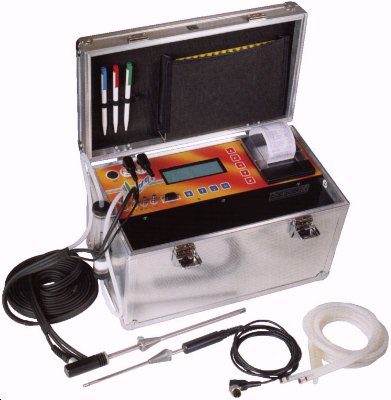

VISIT 01 indbygget i en rummelig og handy aluminiumskuffert.
Standardversion:
Konfigureret til kontinuerlig måling og beregning af O2, CO, forbrændingslufttemperatur, røggastemperatur, Skorstenstræk, CO2, virkningsgrad (eta), Røggastab, luftoverskud (lambda), dugpunktsberegning, indbygget printer, 1000 hukommelsespladser for kunde- og måledata, CO-målecelle udkobling (og skylning med ren luft når CO grænseværdi overskrides), RS232-stik og akku- og netdrift.
Ekstraudstyr:
NO, CO op til 100000 ppm, Trykmåle meny med differenstrykmåling +/- 100 hPa (mbar), ekstra trykmåling +/- 250 hPa og automatisk måleprogram til faste brændsler. AUX-stik hvor der kan tilsluttes: frem- og returtemperatur følere, berøringsløs infrarød temperaturføler, lækageføler, 35 bar trykføler til gas- olietryk.
På utallige kundeønsker leveresVISIT 01L også i en udgave med indbygget sodmåling med opvarmet prøveudtagningssonde (VISIT 01 LR).
